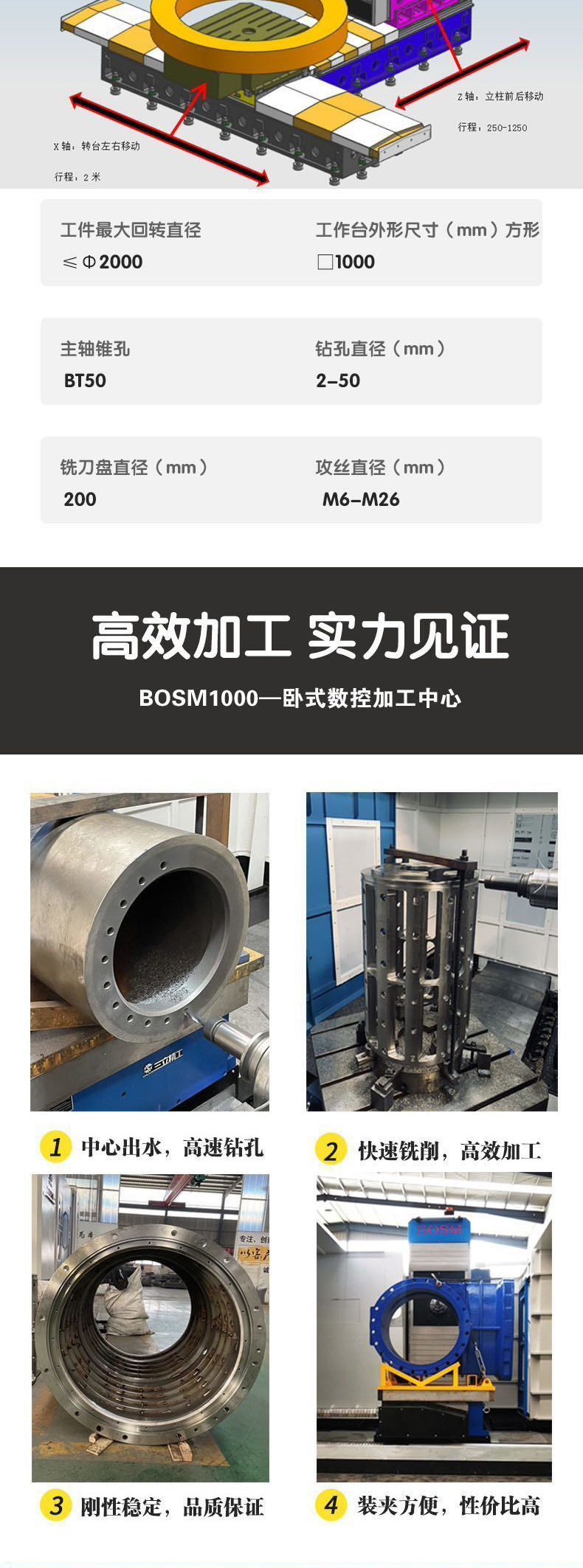

BOSM卧式数控钻铣床

卧式数控回转工作台是各类数控镗铣床加工中心的关键配套附件， 可以卧式方式安装干主机工作台上，用于主机的第四回转轴．或直接作为机床的工作台使用。转台在主机相关控制系统控制下．可实现等分和不等分的孔、槽或者连续特殊曲面加工，且保证很高的加工精度。

    ①伺服电机驱动

    ②采用高效率、高齿深的双导程蜗杆蜗轮组传动;

    ③可任意分度，设定最小分度单位  0.001;

    ④卧式放置使用;

1、床身工作台： 床身系HT250铸铁结构件，经二次回火处理去除内应力后精加工，动静刚性具佳，不变形。精密数控分度盘，伺服驱动360度任意分度定位及气/液锁紧，驱动系采用AC伺服电机使旋转轴部分自动360°分度，分度精度千分之一度。分度盘放置于滑座上面，滑座有一套精密滚珠丝杠副及一台伺服电机实现分度 盘X轴方向的位移。床身底面上分布有可调螺栓，可以方便地调整床身工作台的水平。

2、移动式立柱： 移动式铸铁结构立柱，经二次回火处理去除内应力后精加工，动静刚性具佳，不变形。一套精密滚珠丝杠副及一台伺服电机，使立柱滑板作Y轴方向移动。在动力头滑板上安装一 个钻削动力头。立柱的移动是由伺服电机通过联轴器带动滚珠丝母在滚珠丝杠上的旋转来实现。

3、移动滑鞍： 移动滑鞍上安装有两条超高承载力的滚动直线导轨副和一套精密滚珠丝杠副及一台伺服电机，驱动钻削动力头作Z轴方向移动，可实现动力头快进、工进、快退、停止等动作。 具有自动断屑、退屑、暂停功能。

4、钻削动力头： 钻削动力头采用中国台湾机械主轴，专用精密主轴采用角接触轴承，通过高强度欧帝体育带传动实现无级变速，主轴配置气动换刀系统，使刀具更换快捷方便，进给为伺服电 机和滚珠丝杠驱动。X、Y轴能够联动，采用半闭环控制，能够实现直线、圆弧插补功能主轴 端为BT50锥孔。

5、自动润滑装置及防护装置：

   本机床配有自动润滑装置，可以对各处导轨、丝杠、齿条等运动副进行自动润滑。机床

Z轴、Y轴均配备防尘防护罩，工作台四周安装有防水溅挡板。

       BOSM卧式数控钻铣床
